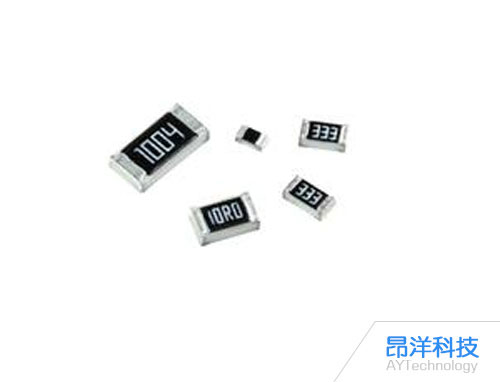

高頻電路對貼片電阻的性能要求較高，選擇合適的貼片電阻至關重要。以下將詳細探討如何選擇適合高頻電路的貼片電阻。

一、高頻電路對貼片電阻的要求

低寄生參數: 高頻下，貼片電阻的寄生電感和寄生電容會影響其性能，需要選擇寄生參數小的電阻。

高精度: 高頻電路對電阻值的精度要求較高，需要選擇高精度的電阻。

良好的高頻特性: 高頻下，電阻的阻抗特性會發生變化，需要選擇高頻特性好的電阻。

穩定性: 高頻電路工作環境復雜，需要選擇穩定性好的電阻。

二、選擇適合高頻電路的貼片電阻的關鍵因素

電阻類型:

薄膜電阻: 高頻特性好，精度高，穩定性好，適合高頻電路。

厚膜電阻: 成本低，但高頻特性較差，適合低頻電路。

封裝尺寸:

高頻電路通常使用小型化封裝，例如0402、0603等，以減少寄生參數。

選擇尺寸合適的電阻，避免過大的封裝尺寸導致寄生參數增加。

電阻值:

根據電路設計需求選擇合適的電阻值。

高頻電路通常使用較小的電阻值，以減少寄生電感的影響。

精度:

選擇精度高的電阻，例如±1%、±0.5%等，以滿足高頻電路對精度的要求。

溫度系數:

選擇溫度系數小的電阻，例如±25ppm/℃、±50ppm/℃等，以提高電路的穩定性。

額定功率:

選擇額定功率大于電路最大功耗的電阻，以確保電阻的可靠性。

三、其他注意事項

高頻特性: 選擇高頻特性好的電阻，例如低寄生電感、低寄生電容等。

品牌和質量: 選擇知名品牌和高質量的電阻，以確保電阻的性能和可靠性。

成本: 在滿足性能要求的前提下，選擇成本較低的電阻。

選擇適合高頻電路的貼片電阻需要綜合考慮電阻類型、封裝尺寸、電阻值、精度、溫度系數、額定功率、高頻特性、品牌和質量、成本等因素。通過選擇合適的電阻，可以提高高頻電路的性能和可靠性。
