貼片電阻的封裝功率要怎么選擇?它的識別方法有哪些?

作者: 昂洋-嬌嬌發表時間:2020-08-04 17:42:20瀏覽量:4938

貼片電阻常見封裝有9種,用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼,前兩位與后兩位分別表示電阻的長與寬,以英寸為單位。我們常說的0805封裝就是指英制代碼。
文本標簽:貼片電阻的封裝功率

  貼片電阻封裝功率選擇

  貼片電阻 (SMD Resistor)叫"片式固定電阻器"(Chip Fixed Resistor),是由ROHM公司發明并最早推出市場的。特點是尺寸小、耐潮濕、耐高溫、可靠度高、阻值公差小。阻值范圍從0歐姆到20M歐姆。標準阻值有E24,E96系列。

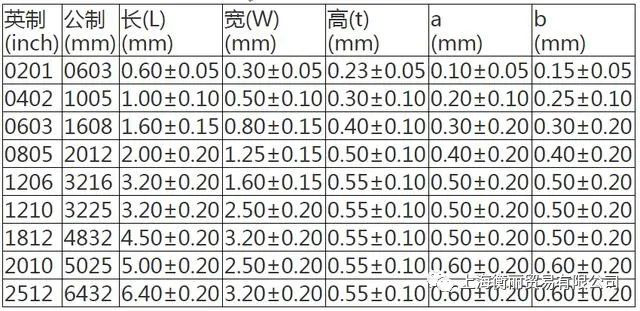

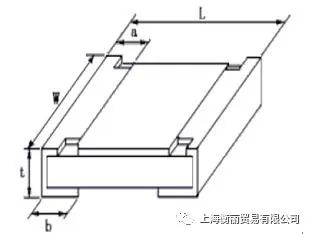

  貼片電阻常見封裝有9種,用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼,前兩位與后兩位分別表示電阻的長與寬,以英寸為單位。我們常說的0805封裝就是指英制代碼。另一種是米制代碼。對應關系表格如下:

貼片電阻的封裝功率
貼片電阻的封裝功率

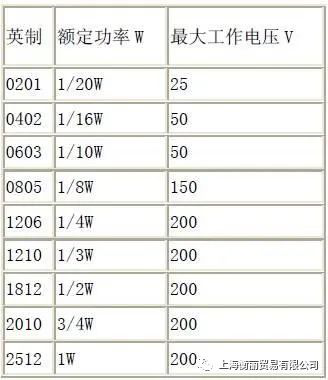

  貼片電阻封裝功率耐壓關系表:

貼片電阻的封裝功率

  實際使用過程中,貼片電阻上消耗的功率不要超過其額定功率的1/2.5,否則發熱是個問題。

  貼片電阻識別

  三位數字代表5%精度,四位數字代表1%精度。

  原則1:阻值=A×10的B次方(B是最后一位數字,A是去除最后一位數字的前面有效數字)

  如:1001=100×10的1次方=1000=1K

  102=10×10的平方=1000=1K(102與1001比較,阻值相等,精度不等)

  4702=470×10的平方=47000=47K

  原則2:帶R的直接換成小數點

  如:1R0=1.0Ω

  0R51=0.51Ω

  10R0=10.0Ω

  原則3:0201、0402封裝的因電阻本體太小,無法標示字碼,所以這些封裝的貼片電阻只有通過萬用表來測量區分。

  原則4:0603封裝的因電阻本體較小,采用三位阻值代碼:數字+字母,見下表:


貼片電阻的封裝功率
貼片電阻的封裝功率

  如:

  標識為29B=196 ×10=1.96K?

  3.其它:

貼片電阻的封裝功率
