X7R多層陶瓷片式電容(MLCC)選用指南

作者: 深圳市昂洋科技有限公司發表時間:2025-02-07 14:06:41瀏覽量:524

X7R多層陶瓷片式電容(MLCC)因其體積小、容量大、價格低廉等優點,成為電子電路中應用最廣泛的電容類型之一。我們將為您提供X7R MLCC的選用指南,幫助您在設計電路時做出更合適的選擇。 一、了解X7R M...
文本標簽:

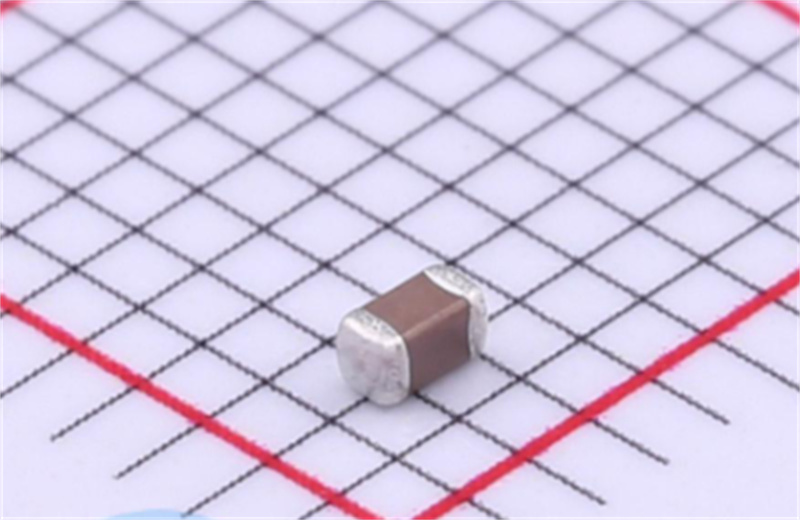

X7R多層陶瓷片式電容(MLCC)因其體積小、容量大、價格低廉等優點,成為電子電路中應用最廣泛的電容類型之一。我們將為您提供X7R MLCC的選用指南,幫助您在設計電路時做出更合適的選擇。




一、了解X7R MLCC的特性


溫度系數: X7R MLCC的溫度系數為±15%,即在-55℃到+125℃的工作溫度范圍內,其電容值變化不超過±15%。


介電材料: X7R MLCC采用鐵電材料作為介電質,因此具有較高的介電常數,能夠?qū)崿F(xiàn)較大的電容值。


損耗角正切: X7R MLCC的損耗角正切(DF)相對較高,通常在2%~5%之間,這意味著其在高頻下的性能會有所下降。


老化特性: X7R MLCC的電容值會隨著時間的推移而逐漸減小,這種現象稱為老化。老化速率與溫度、電壓等因素有關。


二、X7R MLCC的選用步驟


確定電容值: 根據電路設計需求確定所需的電容值。X7R MLCC的電容值范圍廣泛,從幾皮法(pF)到幾微法(μF)不等。


選擇合適的額定電壓: 額定電壓應至少為電路工作電壓的1.5倍,以確保電容的可靠性和安全性。


考慮尺寸和封裝: X7R MLCC有多種尺寸和封裝形式可供選擇,例如0402、0603、0805等。選擇時需要考慮PCB板的布局和空間限制。


評估溫度特性: X7R MLCC的溫度系數為±15%,如果電路對溫度穩定性要求較高,則需要考慮選擇其他溫度系數更小的電容類型,例如C0G或NP0.


關注損耗角正切: 如果電路工作頻率較高,則需要選擇損耗角正切較小的X7R MLCC,以減少能量損耗和發熱。


考慮老化特性: 對于需要長期穩定工作的電路,需要考慮X7R MLCC的老化特性,并選擇老化速率較慢的產品。


三、X7R MLCC的應用場景


X7R MLCC廣泛應用于各種電子設備中,例如:


電源去耦: X7R MLCC常用于電源電路中,用于濾除高頻噪聲和穩定電壓。


信號耦合: X7R MLCC可以用于信號耦合電路中,用于隔離直流信號并傳遞交流信號。


濾波: X7R MLCC可以用于各種濾波電路中,例如低通濾波器、高通濾波器和帶通濾波器。


定時: X7R MLCC可以用于定時電路中,例如RC振蕩器和延時電路。


四、選用X7R MLCC的注意事項


避免過電壓: 過電壓會導致X7R MLCC擊穿損壞,因此需要確保電路工作電壓不超過電容的額定電壓。


注意焊接溫度: 過高的焊接溫度會損壞X7R MLCC,因此需要控制焊接溫度和時間。


避免機械應力: 機械應力會導致X7R MLCC開裂或損壞,因此在安裝和使用過程中需要避免施加過大的機械應力。


X7R MLCC是一種性能優異、應用廣泛的電容類型。通過了解其特性、選用步驟、應用場景和注意事項,您可以更好地選擇和使用X7R MLCC,從而提高電路的性能和可靠性。
